Vytláčení hořlavých médií z dálkovodů – vyprazdňování potrubí

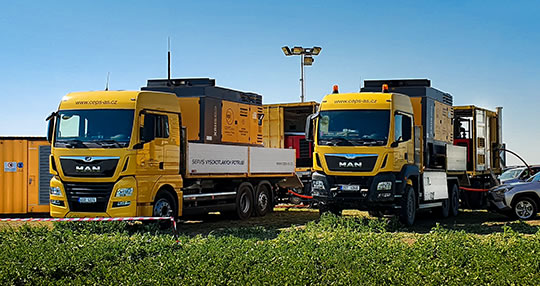

Mobilní generátory N₂1100 s kompresory na nákladních vozidlech

Místo nebezpečné a značně problematické přepravy kapalného dusíku pomocí kryogenních cisteren používáme mobilní generátor dusíku, kterým vyrábíme inertizační směs přímo na staveništi.

Technologický postup vyprazdňování potrubí

Vyprazdňování potrubí je možné provést těmito způsoby

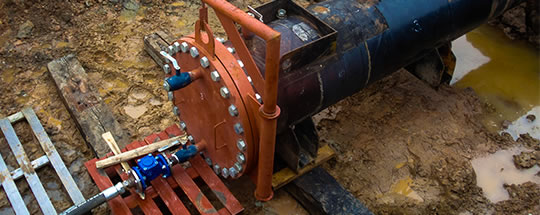

• Protláčením lamelového nebo manžetového pístu potrubím pomocí inertizační plynné směsi. Tento píst – jako dělitel mezi vytláčeným médiem (např. ropa, nafta, zemní plyn) a inertizační směsí – vytláčí při svém pohybu vpřed přepravované médium z potrubí.
• Několikanásobným propláchnutím prostoru potrubí inertizační plynnou směsí. Tento způsob vyprazdňování se používá především při odplyňování plynovodů, kdy je možné použitou inertizační směs vypouštět do atmosféry společně se zemním plynem.

Inertizační plynná směs

Za inertizační plynnou směs se v tomto případě považuje plynná směs dusíku a kyslíku s koncentrací kyslíku nejvýše 10 %.

Maximální hodnota koncentrace kyslíku byla převzata z podnikové normy největšího přepravce ropy na světě, společnosti Transněfť z Ruska, která je obecně považována za pravidlo správné praxe a dovoluje provádět inertizaci potrubí pro přepravu ropy pouze směsí s touto koncentrací kyslíku.

Mobilní generátor dusíku

Mobilní generátor dusíku

Společnost CEPS disponuje mobilním generátorem N₂ 1100 vlastní konstrukce pro výrobu plynné inertizační směsi produkující dusík metodou membránové separace z atmosférického vzduchu stlačeného kompresorem. Tento generátor je zabudován ve standardním kontejneru ISO.

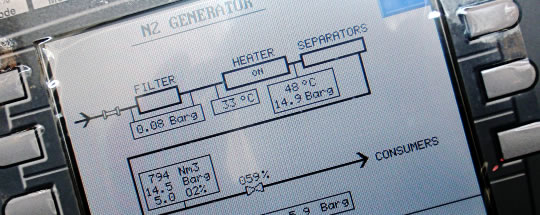

V generátoru je ze stlačeného vzduchu nejprve odlučovači odstraněna zkondenzovaná voda a prach. Vyčištěný vzduch je pak po ohřátí upravován v membránovém separátoru, kde je z něj na principu odlišné permeability kyslíku a dusíku částečně odstraněn kyslík.

Získaná inertizační směs o volitelné koncentraci kyslíku (10, 7 nebo 5 %), respektive koncentraci dusíku (90, 93 nebo 95 %), a tlaku až 14 bar je přepouštěna pomocí tlakových hadic do vyprazdňovaného potrubí. Pomocí mobilních dotlačovacích kompresorů (boosterů) lze tlak vyrobené inertizační plynné směsi zvýšit na 25 bar.

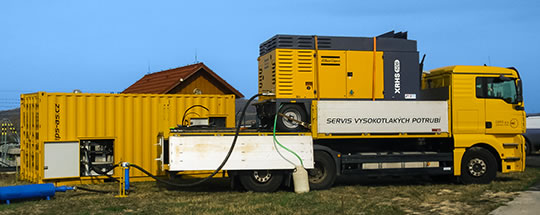

Generátor N₂ 1100 respektuje standardní požadavky CEPS na mobilitu; celá technologie je zabudována do 20stopého (6 metrů dlouhého) kontejneru, který je díky svým rozměrům přemístitelný i nákladními terénními vozidly. To umožňuje snadnou manipulaci pomocí autojeřábu a následný transport zařízení na značné vzdálenosti kamiony i jeho jednoduché nasazení v polních podmínkách.

Zdrojem energie při stlačování vzduchu a při výrobě elektrické energie jsou moderní vznětové motory splňující požadavky na exhalace EURO 5. Celé zařízení je zcela nezávislé na dodávce elektrické energie.

Praktické aplikace metody

Nejdelšími samostatnými úseky vyprázdněného potrubí byly více než 220 km dlouhá část produktovodu DN 500 a 170 km dlouhá část potrubí ropovodu DN 700.
