Inertizace potrubí
Inertizace potrubí je technologická operace, která se provádí za účelem zajištění nevýbušného prostředí v potrubí nebo z důvodu trvalého potlačení rozvoje koroze (konzervace) vnitřního povrchu potrubí. Inertizaci je možné provádět po výstavbě, před zprovozněním, v průběhu odstavování nebo po odstavení potrubí z provozu.
Specifickým způsobem inertizace je i vytláčení hořlavých médií z potrubí.
Místo nebezpečné přepravy kapalného dusíku pomocí kryogenních cisteren, používáme mobilní generátor dusíku, kterým vyrábíme inertizační směs přímo na staveništi.
Technologický postup inertizace
Inertizaci potrubí je možné provést dvěma způsoby
- Protláčením lamelového nebo manžetového pístu potrubím pomocí inertizační plynné směsi. Tento píst – jako dělitel mezi vytláčeným médiem (např. ropa, nafta, zemní plyn nebo vzduch) a inertizační směsí – vytláčí při svém pohybu vpřed přepravované médium z potrubí.
- Několikanásobným propláchnutím prostoru potrubí inertizační plynnou směsí.
Inertizační plynná směs
Za inertizační plynnou směs se v tomto případě považuje plynná směs dusíku a kyslíku s koncentrací kyslíku nejvýše 10 %.
Maximální hodnota koncentrace kyslíku byla převzata z podnikové normy největšího přepravce ropy na světě, společnosti Transněfť z Ruska, která je obecně považována za pravidlo správné praxe a dovoluje provádět inertizaci potrubí pro přepravu ropy pouze směsí s touto koncentrací kyslíku.Mobilní generátor dusíku

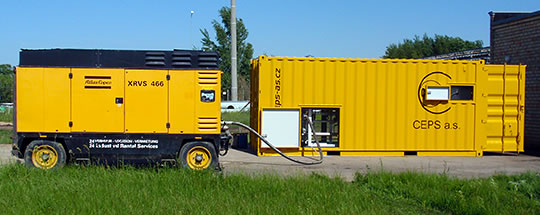

Společnost CEPS v současné době disponuje třemi mobilními generátory N₂ 1100 vlastní konstrukce pro výrobu plynné inertizační směsi produkující dusík metodou membránové separace z atmosférického vzduchu stlačeného kompresorem.
Získaná inertizační směs o volitelné koncentraci kyslíku (10, 7 nebo 5 %), respektive koncentraci dusíku (90, 93 nebo 95 %) a tlaku až 14 bar je přepouštěna pomocí tlakových hadic do inertizovaného potrubí. Pomocí mobilních dotlačovacích kompresorů (boosterů) lze tlak vyrobené inertizační plynné směsi zvýšit na 25 bar.
koncentrace dusíku ve vyráběné inertizační směsi [%] |
95 |
93 |
90 |
výstupní tlak [bar] |
25 |
25 |
10 |
vyráběné množství inertizační směsi [m³/h] |
800 |
930 |
1100 |
